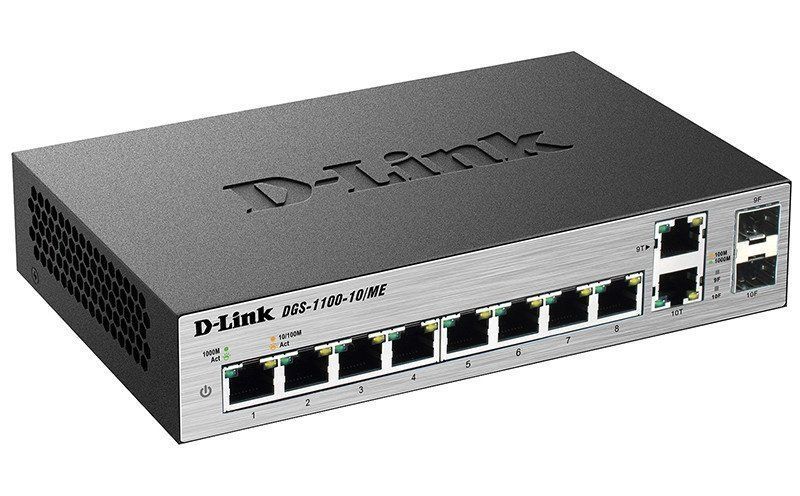

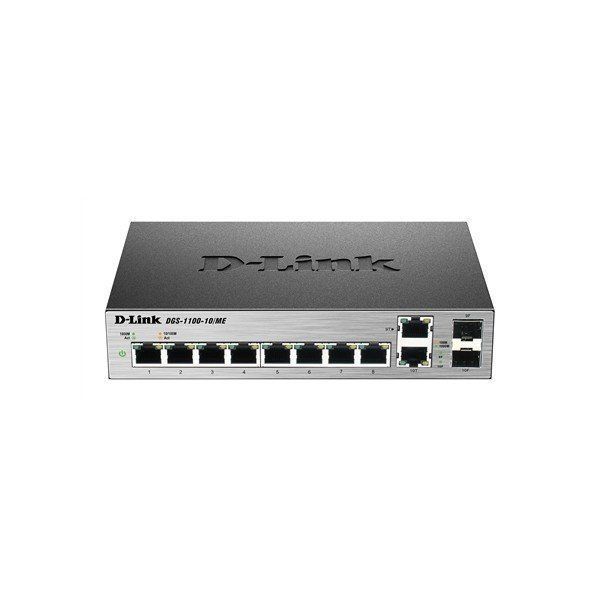

D-Link DGS-1100-10/ME (DGS-1100-10/ME) — це керований комутатор початкового рівня серії Easy Smart, розрахований на мережі Metro Ethernet, невеликі офіси та провайдерські вузли доступу. Вісім гігабітних портів RJ45 доповнені двома комбінованими портами 100/1000BASE-T / SFP: у кожен із них можна підключити або мідний кабель, або оптичний модуль. Комутуюча здатність — 20 Гбіт/с, таблиця MAC — 8 тисяч адрес, підтримуються 32 статичні VLAN, Q-in-Q і 8 черг QoS на порт.

Ключові переваги D-Link DGS-1100-10/ME

• 8 портів 10/100/1000BASE-T — вистачає на робочі станції, принтер, NAS і точку доступу без додаткових комутаторів, а автовизначення MDI/MDIX прибирає питання про кросовий кабель.
• 2 комбо-порти 100/1000BASE-T / SFP — аплінк можна зробити і мідним кабелем, і оптикою: коли відстань перевищує 100 м, ставите SFP-модуль замість перебудови всієї мережі.
• Double VLAN (Q-in-Q) і 32 статичні VLAN — абонентські мітки вкладаються в мітку провайдера, тож комутатор годиться для Metro Ethernet, а не лише для розділення офісних сегментів.
• 8 черг QoS на порт, Strict Priority та WRR — голос, відео й службовий трафік отримують пріоритет над завантаженням файлів; обмеження смуги задається кроком від 16 кбіт/с.
• IGMP Snooping v1/v2/v3 на 256 груп і MLD Snooping — мультикаст (IPTV, відеоспостереження) не заливає всі порти, а йде лише тим, хто підписаний на потік.
• Габарити 190 × 120 × 38 мм і до 7,9 Вт — компактний корпус ставиться на стіл чи полицю, а невелике споживання не навантажує ДБЖ.

Порти, швидкості й комбо-порти

Вісім мідних портів і два комбінованих

Основа комутатора — вісім портів 10/100/1000BASE-T. Швидкість і дуплекс узгоджуються автоматично, тому старі пристрої на 100 Мбіт/с працюють поруч із гігабітними. Поруч розташовані два комбінованих порти: кожен може працювати як 100/1000BASE-T або як слот SFP. Одночасно працює одне з двох середовищ на кожному комбо-порту, тому загальна кількість активних портів — десять.

Продуктивність

Комутаційна матриця — 20 Гбіт/с, швидкість пересилання пакетів 64 байти — 14,88 Мпк/с, буфер пакетів — 4,1 МБ, таблиця MAC — 8 тисяч записів. Для десяти гігабітних портів це означає пересилання на швидкості лінії без просідань навіть при повному навантаженні на всі порти.

VLAN, QoS і Metro Ethernet

VLAN і Q-in-Q

Комутатор підтримує до 32 статичних груп VLAN та Double VLAN (Q-in-Q). Це дає змогу відокремити гостьову мережу, камери й офісні ПК або, у провайдерській схемі, передавати трафік клієнтів у своїй зовнішній мітці, не змінюючи їхні внутрішні VLAN.

QoS і мультикаст

На кожному порту доступно 8 черг із обробкою Strict Priority і Weighted Round Robin, пропускну здатність порту можна обмежувати з кроком 16 кбіт/с. IGMP Snooping (v1/v2/v3, до 256 груп) і MLD Snooping для IPv6 обмежують мультикаст лише потрібними портами.

Кому підійде

Провайдерам і місцевим операторам, яким потрібен недорогий пристрій доступу з Q-in-Q і мультикастом для IPTV. Малим офісам, де треба розділити мережу на VLAN і додати оптичну лінію до сусідньої кімнати чи будівлі. Власникам приватного будинку з гаражем або майстернею на відстані понад 100 м: оптоволокно через SFP на комбо-порту. Системним інтеграторам, що збирають відеоспостереження на камерах із живленням від окремих блоків — самого PoE тут немає.

Чим відрізняється від сусідніх моделей

Інші комутатори D-Link у каталозі потрібні тим, кому не вистачає портів чи функцій. DGS-1210-52MP — це 48 портів PoE+ з бюджетом 370 Вт і комутаційною здатністю 104 Гбіт/с проти 20 Гбіт/с у DGS-1100-10/ME, тобто вже рівень точок доступу й камер. DGS-1510-20 — SmartPro із 16 гігабітними портами, двома SFP і двома 10G SFP+, пропускною здатністю 76 Гбіт/с та фізичним стекуванням до 6 пристроїв. DGS-1510-28X дає 24 гігабітні порти та чотири 10G SFP+ при 128 Гбіт/с. Якщо ж потрібно лише п'ять портів, дивіться DGS-1100-05V2 або DGS-1100-05PD із живленням PoE.

Характеристики D-Link DGS-1100-10/ME (DGS-1100-10/ME)

Питання та відповіді

Чи це керований комутатор і як його налаштовувати?

Так, це керований комутатор серії Easy Smart: він підтримує VLAN, QoS, IGMP Snooping та інші функції, а не просто передає кадри. Налаштування виконуються через веб-інтерфейс у браузері. Функціональність — рівня L2, маршрутизації між VLAN тут немає, для цього потрібен маршрутизатор або комутатор L3.

Що означає комбо-порт і чи можна використовувати всі десять портів одночасно?

Комбо-порт має два гнізда — RJ45 і SFP, але в кожен момент діє лише одне з них. Тож усі десять портів працюють одночасно: вісім мідних і два комбо, кожен у своєму режимі. Якщо в комбо-порт вставлено SFP-модуль із лінком, мідний роз'єм цього порту не використовується.

Які SFP-модулі підходять і яке волокно потрібне?

Порт SFP розрахований на швидкості 100 і 1000 Мбіт/с. Тип волокна залежить від модуля: багатомодовий SFP працює на короткі відстані у будівлі, одномодовий — на кілометри. Модуль на кожному кінці лінії має бути парним за типом і довжиною хвилі. Перед замовленням уточніть модель модуля в менеджера Suricom.

Чи працюватиме комутатор із провайдером, PPPoE та IPTV?

Комутатор працює на другому рівні, тож сам PPPoE не встановлює: з'єднання з провайдером піднімає роутер. Для IPTV корисний IGMP Snooping, а для провайдерських VLAN — Q-in-Q. Якщо оператор вимагає окремий VLAN під IPTV, його можна створити в налаштуваннях і прив'язати до потрібних портів.

Чи є на комутаторі PoE і що з живленням?

Ні, у специфікації виробника PoE немає: порти передають лише дані. Камери й точки доступу треба живити окремими блоками або взяти PoE-модель. Сам комутатор живиться від зовнішнього адаптера 12 В / 1 А, максимальне споживання — 7,9 Вт. Точну комплектацію екземпляра уточнюйте в менеджера.

Яка гарантія і чи оригінальний товар?

Suricom постачає оригінальне обладнання D-Link з офіційною гарантією виробника: строк залежить від умов постачання і вказаний у гарантійному документі. Комутатор доставляється по всій Україні, а обмін і повернення відбуваються за законом про захист прав споживачів. Артикул на коробці має збігатися з DGS-1100-10/ME.
