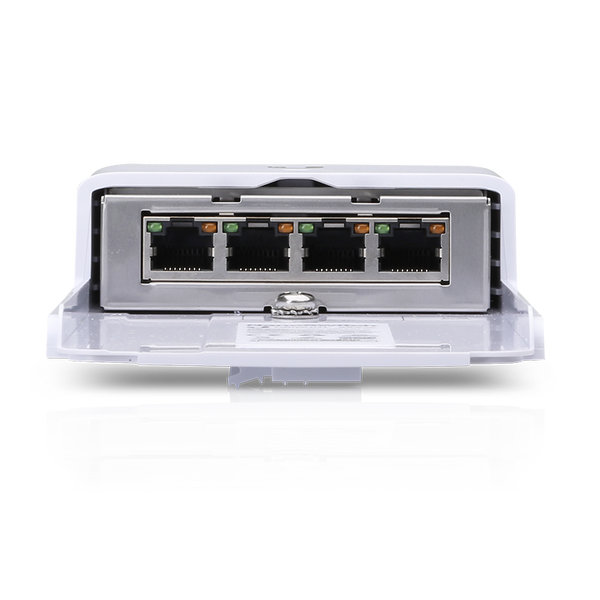

На вежі стоїть одне радіо, а потім з'являється друге, камера й точка Wi-Fi — і кожному потрібен свій кабель до приміщення. Ubiquiti NanoSwitch (N-SW) розв'язує це на місці: це вуличний комутатор із чотирма портами GbE, де один порт приймає живлення, а три інші віддають passive PoE 24 В підключеним пристроям. Пропускна здатність — до 4 Гбіт/с без блокування, корпус — із білого полікарбонату.

Що отримуєте

• 4 порти GbE RJ45 — один вхідний із PoE, три з проходженням живлення на пристрої.
• До 4 Гбіт/с сумарно, без блокування — всі порти працюють на лінійній швидкості одночасно.
• До 24 Вт на порт (24 В, 1 А, дві пари) і до 30 Вт на всі три порти разом — для радіо, невеликих камер і точок доступу, що живляться 24 В.
• Захист ±24 кВ — ESD/EMP по повітрю та контакту.
• Робота від -30 до 70 °C і вологості 5–95% без конденсату — для вулиці, даху чи шафи без обігріву.
• Індикація швидкості, зв'язку й активності на всіх портах.
• Живлення 21,6–30 В — passive PoE по двох парах; типове споживання самого комутатора 1,5 Вт.

Як його підключають

У NanoSwitch заходить один кабель: від PoE-адаптера, який живить пристрій і несе дані. Далі комутатор роздає по трьох портах і дані, і живлення 24 В. Тому все, що стоїть поруч, — радіо NanoStation 5AC Loco, камера або точка доступу з тим самим типом живлення — отримує і зв'язок, і напругу по одному кабелю. Адаптер у комплект не входить: Ubiquiti рекомендує для цієї схеми POE-24-30W-G на 30 Вт. Для порівняння, інжектор на 12 Вт тут занадто слабкий, а варіант на 24 Вт POE-24-24W-G обмежить сумарне навантаження.

Характеристики Ubiquiti N-SW

Кому NanoSwitch не підійде

NanoSwitch — не загальний PoE-комутатор для офісу. Він працює з обладнанням на passive PoE 24 В і не розрахований на стандарт 802.3af/at, яким живляться камери та точок доступу з розділу точки доступу. Якщо потрібна класична офісна комутація, дивіться розділ комутатори, наприклад UniFi Switch Flex чи Flex Mini. Для вуличних радіолінків, де потрібно кілька портів в одному місці, NanoSwitch підходить найкраще. Перед замовленням складіть список пристроїв і випишіть для кожного напругу та споживання: так одразу видно, чи вкладаєтесь ви в 30 Вт.

Для яких задач

• Вежа чи щогла з кількома радіо — окремі секторні та клієнтські пристрої з одним вводом кабелю.
• Дах будівлі, де треба зібрати радіомоста й камеру в одній точці.
• Дальній кінець ділянки, куди протягнуто лише один кабель, а пристроїв потрібно кілька.
• Тимчасовий об'єкт — виставка, будівельний майданчик, де мережу розгортають і згортають швидко.

Питання та відповіді

Чи входить блок живлення в комплект?

За даними Ubiquiti, ні: PoE-адаптер POE-24-30W-G потрібно купувати окремо. Саме він живить сам комутатор і три підключені пристрої. Інші відомості про комплектацію сторінка не розкриває, тож деталі уточнюйте в менеджерів Suricom.

Скільки пристроїв можна підключити до NanoSwitch?

Загалом чотири порти, але один із них вхідний, тому на живлення виходять три. Сумарно вони можуть віддати до 30 Вт, а на один порт припадає до 24 Вт. Це слід враховувати, коли підбираєте радіо, камери або точки доступу.

Чи підтримує він PoE 802.3af/at?

Ubiquiti вказує passive PoE 24 В по двох парах, і це інший тип живлення. Підключати до цих портів пристрої, що чекають 802.3af/at або 48 В, не слід. Перед покупкою обов'язково перевірте вхідну напругу кожного пристрою.

Чи можна ставити його на вулиці без шафи?

Виробник описує корпус як вуличний із білого полікарбонату й вказує робочу температуру від -30 до 70 °C. Клас IP на сторінці, з якої ми працюємо, не наведено, тож для монтажу під відкритим небом уточніть у менеджерів умови й захист роз'ємів.

Чи підійде цей комутатор до NanoStation Loco 5AC?

Так, це типовий приклад: Loco 5AC живиться passive PoE 24 В і має споживання до 7 Вт, а NanoSwitch видає до 24 Вт на порт. Головне, щоб сумарна потужність підключених пристроїв не перевищила 30 Вт.

Це керований комутатор?

На сторінці виробника сказано про 4 Гбіт/с без блокування, а про керування, VLAN чи SFP-порти нічого не вказано. Тому розглядайте NanoSwitch як простий комутатор для зв'язку й живлення, а не як пристрій для складної мережевої політики.
