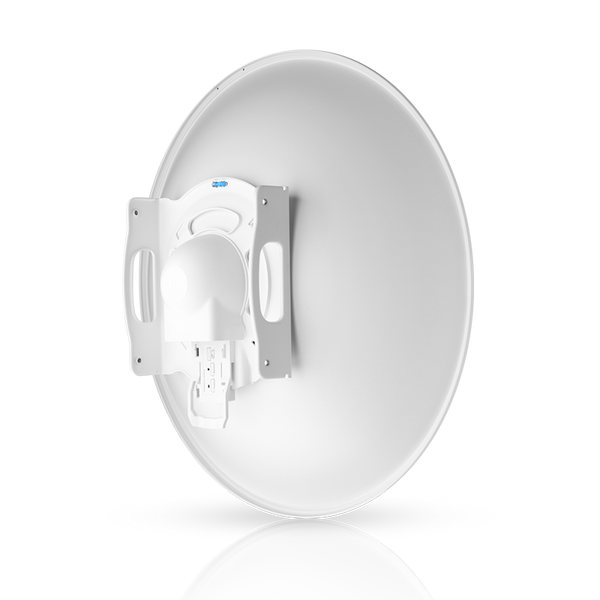

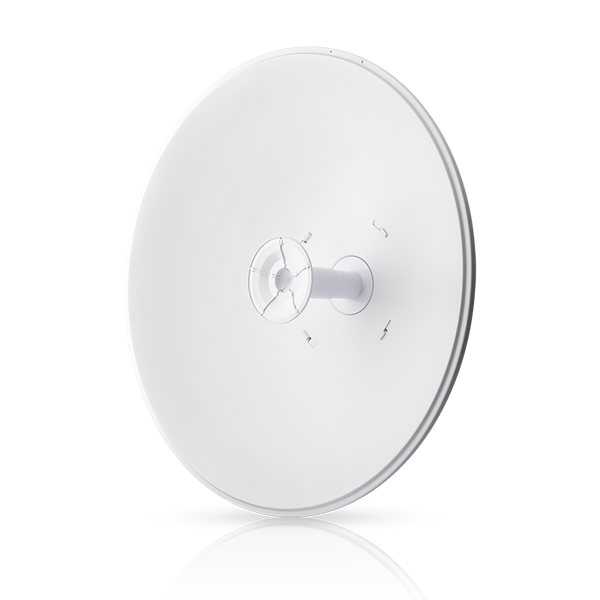

Радіо без хорошої антени далеко не дістане, і тут допомагає тарілка. Ubiquiti airFiber X AF-5G30-S45 — антена діапазону 5,1–5,9 ГГц із підсиленням 30 дБі для далеких ліній «точка — точка». Ubiquiti комплектує її кронштейном для радіо airFiber, кріпленням на трубу та екранованими перемичками, тож для монтажу на щоглі потрібно лише саме радіо. Корпус розрахований на вітер до 200 км/год.

Переваги тарілки AF-5G30-S45

• Підсилення 30 дБі у смузі 5,1–5,9 ГГц — охоплює весь 5-гігагерцовий діапазон, у якому працює більшість радіомостів.
• Відношення «вперед/назад» 30 дБ — тарілка добре гасить сигнал ззаду, а це зменшує взаємні завади, коли на одній вежі стоїть кілька ліній.
• Подвійна лінійна поляризація — антена має дві лінійні поляризації; як саме їх задіює ваше радіо, дивіться в його документації.
• Вітростійкість 200 км/год і навантаження 790 Н при такому вітрі — розрахунок для щогли, на яку діють реальні поривчасті вітри.
• КСХН не більше 1,6:1 — узгодження з радіо тримається в межах заявленої норми.
• Відповідність ETSI EN 302 326 DN2 — виробник вказує класифікацію діаграми спрямованості для європейських радіорелейних ліній.
• У наборі кронштейн, універсальне кріплення й перемички — не потрібно докуповувати основні кріпильні елементи.

Характеристики Ubiquiti AF-5G30-S45

Де антена потрібна

Довга лінія між двома вежами або будівлями, де гігабітний радіоміст працює в діапазоні 5 ГГц: тарілка 30 дБі дає вужчий промінь і більшу дальність, ніж компактні антени радіо.

Вузол із кількома напрямками. Висока спрямованість і F/B 30 дБ дозволяють розвести лінії на одній щоглі так, щоб вони менше заважали одна одній.

Магістраль, яку потрібно будувати під європейські вимоги: заявлена відповідність ETSI EN 302 326 DN2 стане у пригоді при узгодженні проєкту.

З яким радіо її поєднувати

Ubiquiti постачає тарілку з кронштейном airFiber, але на сторінці виробника не перелічено конкретні радіо. Для радіомостів 5 ГГц дивіться airFiber 5XHD (заявлено 1+ Гбіт/с, 100+ км, кріплення airFiber X) та airFiber 5X; чи підходить конкретна пара для вашої схеми, уточнюйте в менеджерів Suricom. Вагу антени разом з радіо й кріпленням 7,4 кг + радіо враховуйте при виборі щогли. Для збору кількох ліній у вузлі підійде маршрутизатор EdgeRouter Infinity.

Монтаж і планування щогли

Тарілка діаметром близько 650 мм має помітну парусність, тому щоглу, розтяжки й кріплення обирайте з запасом: Ubiquiti заявляє навантаження 790 Н при вітрі 200 км/год. Антену встановлюють на трубу, що входить до набору кріплення, а радіо кріпиться безпосередньо до тарілки через кронштейн airFiber. Захистіть місця підключення від вологи, а для націлювання на протилежну точку завчасно підготуйте засоби візуального орієнтування. Про грозозахист і заземлення вузла подбайте окремо; кабелі та аксесуари дивіться у розділі комутатори чи в каталозі мережевого обладнання.

Питання та відповіді

Яка частота і підсилення в AF-5G30-S45?

Антена працює в діапазоні 5,1–5,9 ГГц і має підсилення 30 дБі. Поляризація подвійна лінійна, КСХН не перевищує 1,6:1, а відношення «вперед/назад» становить 30 дБ. Усе це Ubiquiti вказує на сторінці специфікацій антени.

Що входить до комплекту?

За даними Ubiquiti, у наборі універсальне кріплення на трубу, кронштейн для радіо airFiber і герметичні RF-перемички. Інших позицій на сторінці виробника не названо, тому радіо та кабель Ethernet потрібно купувати окремо.

Яку вагу має антена і чи витримає вітер?

Вага з кріпленням — 7,4 кг, габарити 650 × 650 × 386 мм. Антена розрахована на вітер 200 км/год, а навантаження при такій швидкості становить 790 Н. Враховуйте ці дані при виборі щогли й розтяжок.

Чи можна підключити антену до будь-якого радіо?

Ні, не до будь-якого. Комплектний кронштейн airFiber і діапазон 5,1–5,9 ГГц орієнтують на радіо airFiber, але офіційного списку сумісних моделей на сторінці антени немає. Підтвердження сумісності з вашим радіо можна отримати від менеджерів Suricom.

Чим тарілка краще інтегрованої антени?

У тарілки більший діаметр, тому вузький промінь і підсилення 30 дБі. Це дає значний запас по дальності та краще придушує завади збоку й ззаду. Мінус — габарити 650 × 650 мм і вага 7,4 кг, які вимагають надійної щогли.

Скільки антен потрібно для однієї радіолінії?

Лінія «точка — точка» має два кінці, тож антена потрібна на кожному з них, тобто дві. Для пари з однаковим підсиленням 30 дБі на обох сторонах розрахунок траси простіший. Остаточну схему для вашої відстані підкажуть менеджери Suricom.
