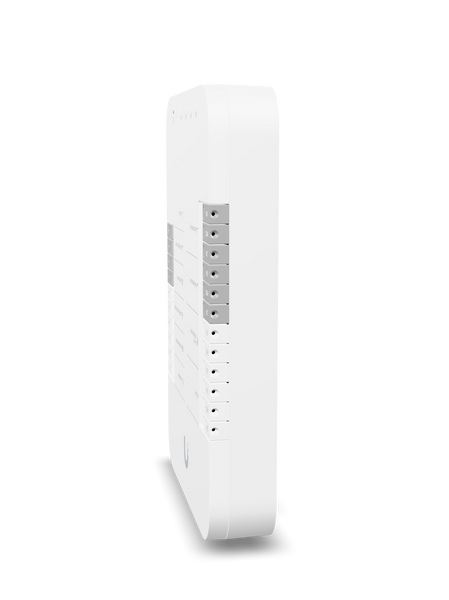

Автоматичні ворота мають власну логіку: оператор, датчик положення, кнопка виходу, сирена. Ubiquiti UA-Hub-Gate (UA-Hub-Gate) збирає все це під керування UniFi Access. Хаб працює з однією брамою та однією хвірткою, має п'ять цифрових входів і три сухі реле на 30 В / 1 А, а до чотирьох його PoE-виходів — до 28 Вт кожен — підключаються рідери або інтерком. Монтується на DIN-рейку, живиться від PoE++.

Що вміє Gate Hub

• Брама й хвіртка в одному пристрої. Два оператори воріт, замок хвіртки на 12 В / 1 А та допоміжний вихід для зовнішньої сирени чи іншого обладнання.
• П'ять цифрових входів. Запит виходу й положення брами, запит виходу й положення хвіртки та аварійний вхід.
• Три сухі реле. Два для операторів і одне допоміжне — кожне на 30 В DC, 1 А.
• Чотири PoE-виходи. До 28 Вт на порт, тож живити можна рідери Access, інтерком чи камеру, не тягнучи окремі блоки живлення до воріт.
• П'ять портів Ethernet 10/100/1000. Один йде на мережу, решта — на пристрої, які вмикаються безпосередньо в хаб.
• Робочий діапазон від -30 до 60 °C. Це значно ширше, ніж у Door Hub і Door Hub Mini, які працюють від 0 до 40 °C.

Як працює схема на в'їзді

Відвідувач підходить до рідера чи інтеркома, підключеного до хаба. Система перевіряє облікові дані користувача й подає сигнал на реле оператора — ворота відчиняються. Датчик положення повідомляє, що брама рухається чи зачинена, а кнопка виходу на внутрішньому боці виконує команду для виїзду без автентифікації. Для хвіртки діє окрема пара входів і окремий замок, тож пішохід і автомобіль не заважають один одному. Аварійний вхід дозволяє одним сигналом (наприклад, від пожежної системи) змінити стан усієї точки.

Характеристики Ubiquiti UA-Hub-Gate

Довжина кабелю до замка хвіртки

Ubiquiti наводить рекомендовані межі залежно від типу замка й перерізу жил. Для електричного замка UA-Lock-Electric (400 мА): 25 м на 24 AWG, 42 м на 22 AWG, 66 м на 20 AWG і 100 м на 18 AWG. Для магнітного замка на 540 кг (500 мА) — 20, 32, 51 і 80 м відповідно. Для магніта на 270 кг (800 мА) — 12, 20, 30 та 46 м. Інші замки на 1 А: 9, 15, 24 та 36 м.

З чим зібрати систему

Для ідентифікації потрібні рідери або інтерком: G3 Intercom, G3 Reader Pro чи Access Ultra. Для швидкого старту є готовий стартовий комплект UA-G3-SK-Gate з хабом, інтеркомом, PoE-адаптером і подовжувачем. Якщо ж потрібно контролювати звичайні двері, візьміть UA-Hub-Door, а екран у приміщенні додасть UA-Intercom-Viewer.

Питання та відповіді

Чи можна встановити UA-Hub-Gate просто неба?

У виконанні, в якому він постачається, хаб призначений для приміщень. Для монтажу назовні Ubiquiti вимагає водонепроникну розподільну коробку. Хоча діапазон температур сягає від -30 до 60 °C, найкраще поставити хаб у шафу чи бокс біля воріт.

Скільки пристроїв можна живити від хаба?

Чотири PoE-виходи по 50 В, до 28 Вт на кожен. Загальне споживання з PoE-виходами досягає 50 Вт, а без них — 22 Вт. Тому потужні пристрої краще оцінити заздалегідь і за потреби живити від окремого PoE-комутатора.

Чим Gate Hub відрізняється від Door Hub?

Gate Hub керує воротами й хвірткою: має два реле операторів, п'ять входів і допоміжний вихід під сирену. Door Hub розрахований на одні двері із замком і не має логіки воріт. Gate Hub також працює в діапазоні від -30 до 60 °C, а Door Hub — від 0 до 40 °C.

Чи підтримує хаб сирену й аварійний сигнал?

Так. Допоміжне реле можна задіяти для зовнішньої сирени, а окремий цифровий вхід призначено для аварійного режиму. Точні схеми підключення сторонньої сирени узгоджуйте з інсталятором: реле дозволяє комутувати до 30 В DC при струмі до 1 А.

Які замки можна підключити до хвіртки?

Вихід призначений для замка на 12 В DC зі струмом до 1 А. У таблиці Ubiquiti згадано UA-Lock-Electric (400 мА), магнітні UA-Lock-Magnetic на 540 кг і 270 кг, а також інші замки на 1 А. Для них діють свої межі довжини кабелю залежно від AWG.

Що входить у комплект?

Виробник вказує DIN-рейку для монтажу. Повний перелік вмісту коробки на технічній сторінці не наведено, тому комплектацію конкретної партії уточнюйте в менеджера Suricom. Рідери, інтерком, замки та кабелі купуються окремо.
