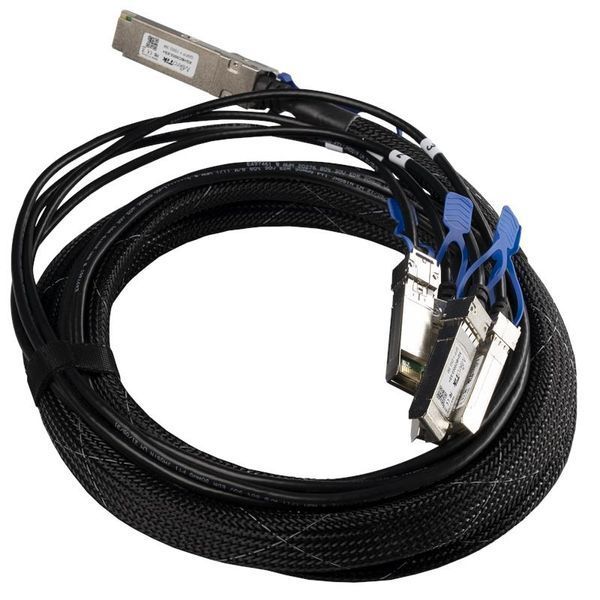

Один порт 100G, к которому нужно подключить четыре отдельных 25-гигабитных устройства, — типичная задача для разветвляющего кабеля. MikroTik XQ+BC0003-XS+ — это break-out кабель длиной 3 м: один конец имеет разъём QSFP28, а другой разделяется на четыре разъёма SFP28. Производитель пишет, что он позволяет подключить несколько 25-гигабитных устройств к CRS504 или CCR2216, а в режиме 40G порт делится на четыре линии по 10G.

Преимущества

• Один порт вместо четырёх — порт QSFP28 на 100G обслуживает четыре SFP28 на 25G, так что не нужно тратить четыре отдельных порта коммутатора.
• Два режима — 100G раскладывается на 4x25G, а 40G на 4x10G, в зависимости от того, в каком режиме работает порт.
• Кабель длиной 3 м — позволяет развести серверы по разным юнитам или в соседнюю стойку.
• Под конкретные модели MikroTik — производитель прямо указывает CRS504 и CCR2216 как устройства, с которыми его стоит использовать.
• MTBF около 100 000 часов при 25 °C — официальный показатель.

Как работает разветвление 100G на 4x25G

Порт QSFP28 фактически состоит из четырёх линий по 25 Гбит/с. Break-out кабель разъединяет эти линии и выводит каждую на собственный разъём SFP28, а на стороне коммутатора порт настраивается на режим разделения. В результате вместо одного 100-гигабитного канала вы получаете четыре независимых 25-гигабитных. В режиме 40G, когда порт работает как QSFP+, линии выходят по 10 Гбит/с. Так удобно подключать несколько серверов с 25G-картами к одному порту. Проверьте, что на вашем устройстве порт QSFP28 поддерживает режим разделения — это зависит от модели и настроек. Порты ищите среди коммутаторов и маршрутизаторов.

Чем отличается от соседних моделей

XQ+DA0003 — тоже 3 м с QSFP28, но с обоих концов, то есть прямая линия 100G между двумя портами, а не разветвление. XQ+DA0001 — 1 м прямая линия 40/100G. XS+DA0003 — 3 м, оба конца SFP/SFP+/SFP28, для соединения двух обычных портов на 25G, 10G или 1G.

Характеристики MikroTik XQ+BC0003-XS+

Вопросы и ответы

Можно ли подключить четыре сервера к одному порту 100G?

Да, в этом и смысл кабеля: четыре конца SFP28 соединяются с четырьмя устройствами на 25G. Каждое устройство должно иметь порт SFP28, а порт коммутатора — работать в режиме разделения.

Работает ли кабель с портами 40G?

Производитель заявляет режим 40G, в котором линии разделяются на 4x10G. Концы кабеля тогда подключаются к портам SFP+ на 10G.

Чем это отличается от прямого кабеля QSFP28?

Прямой кабель типа XQ+DA0003 соединяет два порта QSFP28 в один канал 100G. Разветвитель делит один порт на четыре.

Нужны ли дополнительные трансиверы?

Отдельные трансиверы не нужны: разъёмы уже размещены на самом кабеле. Главное — чтобы у устройств были порты QSFP28 и SFP28 (или QSFP+ и SFP+ для режима 40G).
