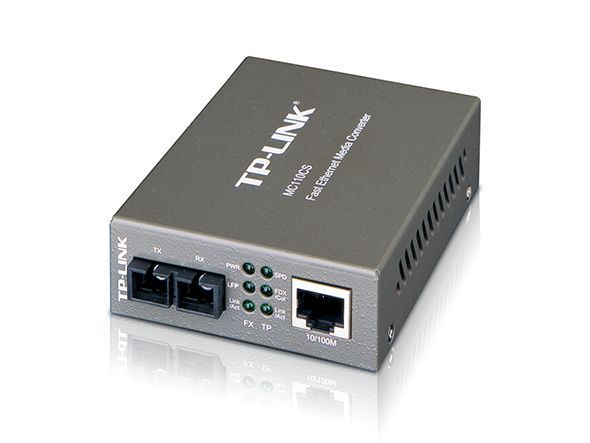

Участок между двумя зданиями, где медный кабель уже не дотягивается, а оптика проложена, — типичная задача для медиаконвертера TP-Link MC110CS. Устройство превращает 10/100 Мбит/с на медной паре RJ45 в 100 Мбит/с по одномодовому волокну с разъёмами SC/UPC на длине волны 1310 нм. Дальность — до 20 км, потребление — не более 2,4 Вт.

Что умеет MC110CS

• Одномодовая оптика до 20 км — лазер LX на 1310 нм и одинаковая длина волны на передачу и приём, поэтому дальний конец строится на таком же конвертере.
• Две жилы SC/UPC — отдельное волокно на передачу и отдельное на приём, без WDM-пар и без подбора «зеркальных» моделей.
• Медный порт 10/100 Мбит/с с Auto MDI/MDI-X — кроссовер определяется автоматически, так что патч-корд можно брать любой.
• Полная скорость пересылки — кадры идут без задержки на буферизацию скорости, а управление потоком 802.3x и обратное давление в полудуплексе страхуют от потерь.
• Питание внешним адаптером, 2,4 Вт максимум — устройство почти не греется и не нуждается в вентиляторе.
• Автономно или в шасси MC1400 — на столе, в шкафу или в многомодульном шасси TP-Link.

Технические характеристики TP-Link MC110CS

Где его ставят

Между корпусами предприятия. Если между цехом и офисом уже лежит одномодовый кабель, пара MC110CS превращает его в обычный порт для коммутатора или камеры.

На кампусе или складском комплексе. 20 км хватает, чтобы соединить удалённый склад с главным офисом без промежуточных активных узлов.

Для видеонаблюдения. Медный порт 10/100 Мбит/с подходит для подключения IP-камер на удалённой точке периметра.

Как выход на провайдерскую оптику. Если провайдер отдаёт одномодовую пару SC на длине волны 1310 нм, конвертер переводит её в Ethernet.

Что учесть перед покупкой

MC110CS рассчитан на два волокна и 1310 нм. Если в наличии только одна жила, обратитесь к паре с WDM: MC112CS вместе с MC111CS работают по одному волокну. Для многомодового кабеля смотрите MC100CM, а для гигабитного канала — MC210CS. Оптический трансивер вместо конвертера нужен, если порт SFP есть на самом коммутаторе, — подбор в разделе модули для коммутаторов.

Подключение на практике

Сначала подайте питание и убедитесь, что светится индикатор PWR. Затем подключите оптический шнур: передатчик одного конвертера должен попасть на приёмник второго, то есть жилы «перекрещиваются». Медный порт соедините патч-кордом с коммутатором, камерой или компьютером — скорость и дуплекс согласуются автоматически. Вспышка Link/Act на обоих концах означает, что канал поднялся. Настраивать ничего не нужно: устройство неуправляемое и не имеет меню или веб-интерфейса.

Комплектация

В коробке: медиаконвертер MC110CS, блок питания и инструкция по установке.

Вопросы и ответы

Можно ли поставить MC110CS с одной стороны, а на другой взять конвертер другой модели?

На дальнем конце нужен конвертер с теми же параметрами: одномодовое волокно, 1310 нм на передачу и приём, SC/UPC, два волокна. Проще всего взять ещё один MC110CS. Конвертеры на WDM с разными длинами волн 1310/1550 нм здесь не подходят.

Какое максимальное расстояние?

TP-Link заявляет до 20 км по одномодовому волокну. Реальный запас зависит от числа сварных соединений, разъёмов и качества трассы, поэтому для длинных линий стоит посчитать оптический бюджет отдельно или посоветоваться с менеджером Suricom.

Нужен ли отдельный кабель для кроссовой смены пар?

Нет. На медном порту работает Auto MDI/MDI-X, поэтому обычный прямой патч-корд подойдёт и для подключения к коммутатору, и к компьютеру. Допустимая длина медной линии — до 100 м на UTP Cat.5 или Cat.5e.

Сколько тока потребляет устройство?

Максимальное потребление по данным TP-Link — 2,4 Вт. Питание подаётся внешним адаптером из комплекта. Поэтому конвертер безопасно ставить в шкаф без активного охлаждения или в тесную нишу у розетки.

Можно ли использовать MC110CS в шасси?

Да, устройство работает и как отдельный корпус, и в шасси MC1400, которое производитель предлагает для группового монтажа конвертеров. Это удобно, когда на одной стойке собрано несколько оптических линий.

Что означают индикаторы PWR и Link/Act?

PWR показывает наличие питания. Link/Act сигнализирует о соединении на порту и о передаче данных. Если индикатор линка не загорелся, сначала проверьте, правильно ли вставлены обе жилы SC: передача — приём.
