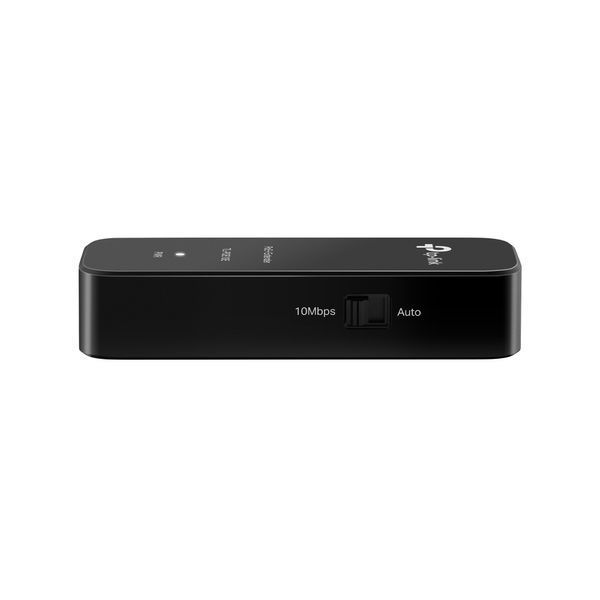

Камеру нужно повесить в 130 метрах от коммутатора, а обычный Ethernet заканчивается на 100. Вместо прокладки отдельного питания или замены кабеля в трассу включают TP-Link POE10E — крошечный PoE+-удлинитель 71 × 26 × 16 мм с двумя портами 10/100 Мбит/с. Вместе с ним линия достигает 200 м, а на скорости 10 Мбит/с — 350 м. На выход он отдаёт до 20 Вт.

Как работает удлинитель

POE10E — не коммутатор и не инжектор. У него один порт PoE IN (принимает питание от коммутатора или инжектора, совместимого с 802.3af/at) и один PoE OUT, который передаёт данные и питание дальше, на устройство в конце линии. Стандартный сегмент Ethernet — 100 м. Удлинитель встаёт в разрыв и добавляет ещё один такой сегмент, то есть в режиме 10/100 Мбит/с линия имеет длину до 200 м (100 + 100). Если перейти на режим 10 Мбит/с, длина увеличивается до 350 м (100 + 250 или 250 + 100). Настроек не требуется — plug and play.

Преимущества POE10E

• До 20 Вт на выходе PoE — хватает для большинства IP-камер и многих точек доступа.
• Совместим с 802.3af и 802.3at — работает с PoE и PoE+ источниками.
• Размер 71 × 26 × 16 мм — прячется в монтажной коробке, под потолком или в кожухе камеры.
• Без настроек — подключили два кабеля, и линия работает.
• Один порт на вход, один на выход — простая схема «коммутатор — удлинитель — устройство».
• Работа от 0 до 45 °C — для помещений и неотапливаемых технических шкафов с поправкой на температуру.

Технические характеристики

Где его ставят

На периметре территории: камера на столбе или воротах, до которых кабель от коммутатора уже не укладывается в 100 м. Подойдёт для IP-камер.

В больших складских помещениях, где точку доступа нужно вынести далеко от серверной.

В зданиях с длинными коридорами, когда переносить коммутатор экономически нецелесообразно.

Как подобрать источник питания

Удлинитель питается от той линии, к которой подключён, поэтому на входе нужен источник PoE с запасом мощности. Выход POE10E — до 20 Вт, но фактически он передаст лишь то, что даст коммутатор за вычетом потерь в длинном кабеле. Для малых проектов хорошо подходят инжекторы POE150S и POE160S. Для нескольких устройств — PoE-коммутаторы, например ES206GP на 4 PoE-порта или SG2210P с 8 портами. Больше моделей — в разделе коммутаторы.

Советы по трассе

Используйте качественный медный кабель Cat.5e или выше: дешёвые алюминиевые жилы с медным покрытием в длинной линии дают потери, и PoE-устройство может не запуститься. Удлинитель лучше монтировать в месте, где его легко достать, — в распределительной коробке или на стене, — и не оставлять открытым под дождём: устройство рассчитано на работу при влажности 10–90% без конденсации. Перед окончательным монтажом проверьте линию на столе: так видно, хватает ли питания для камеры.

Комплектация

POE10E и инструкция по установке.

Вопросы и ответы

На какое расстояние POE10E удлиняет линию?

На ещё один сегмент: в режиме 10/100 Мбит/с общая длина составляет 200 м (100 м от источника до удлинителя и 100 м дальше). На скорости 10 Мбит/с линия может быть до 350 м. Дальность зависит от кабеля и подключённого устройства.

Можно ли ставить несколько удлинителей подряд?

TP-Link в спецификации не описывает каскад из нескольких устройств. Каждый удлинитель уменьшает доступную мощность из-за потерь в кабеле, а также нагрузку на источник, поэтому для длинных трасс без подтверждения производителя лучше обратиться к менеджерам Suricom.

Сколько Ватт передаёт на камеру?

Максимум 20 Вт на выходе PoE. Реальная доступная мощность зависит от источника и длины кабеля. Перед покупкой проверьте паспортную мощность камеры или точки доступа: она должна укладываться в эти 20 Вт с запасом.

Нужен ли отдельный блок питания?

В спецификации отдельного блока питания не указано, а единственный индикатор — PWR. Удлинитель работает от PoE, поступающего на входной порт, поэтому важно, чтобы источник соответствовал 802.3af или 802.3at.

Работает ли устройство на гигабите?

Нет, оба порта 10/100 Мбит/с. Для гигабитной линии удлинитель не подойдёт: его назначение — длинные каналы для камер и точек доступа, где достаточно быстрого Ethernet.

Нужен ли управляемый коммутатор или контроллер Omada?

Нет. POE10E — пассивное на уровне сети устройство без управления, он работает с любым источником PoE, отвечающим стандарту. Принадлежность к линейке Omada лишь означает, что он выпускается под этим брендом TP-Link для бизнес-сетей.
