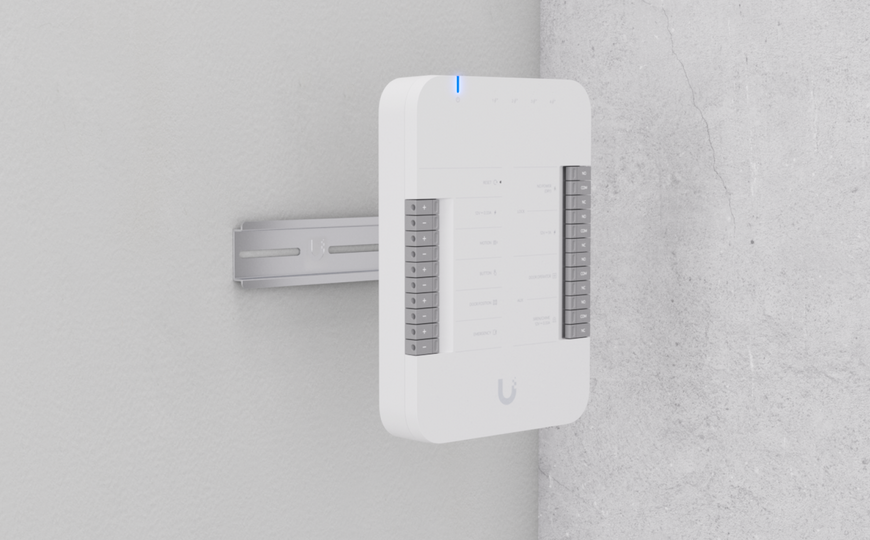

Одно устройство в щитке — и дверь становится частью сети доступа. Ubiquiti UniFi Door Hub (UA-Hub-Door) управляет замком, кнопкой выхода, датчиком положения и считывателями Access, подключёнными к нему. Хаб рассчитан на одну дверь и до 6000 пользователей, имеет вход PoE++, четыре PoE+ выхода по 30 Вт и пять портов Gigabit Ethernet.

Характеристики Ubiquiti UA-Hub-Door

Что это даёт на практике

• Запас пользователей. Память на 6000 учётных записей вдвое больше, чем у Door Hub Mini, — это для бизнес-центров и крупных организаций.
• Питание считывателей с хаба. Четыре PoE+ выхода по 30 Вт (до 45 Вт в сумме) позволяют подключить несколько считывателей или интеркомов без отдельных блоков.
• Два типа выходов. Сухие реле на 30 В DC и питаемые 12 В DC: замок подключается так, как того требует его конструкция.
• Четыре цифровых входа. Запрос на вход, запрос на выход, удалённое отпирание и датчик положения двери.
• Аварийный вход. Отдельная клемма для сигнала от пожарной или охранной системы.
• Стандарт безопасности. Уровень I по UL 294 по всем пунктам и класс 1 по CAN/ULC-60839-11-1.

Подключение замка и кабели

Хаб подаёт на замок 12 В / 1 А или коммутирует внешнее питание 30 В / 1 А. Максимальную длину кабеля определяет ток замка. Для UA-Lock-Electric (400 мА) — от 25 м на 24 AWG до 100 м на 18 AWG. Для магнитного замка на 540 кг (500 мА) — 20 и 80 м; для магнита на 270 кг (800 мА) — 12 и 46 м; для прочих замков на 1 А — 9 и 36 м. Кабель питания и PoE — не ниже Cat 5e, жилы 26 AWG для патч-кордов и 24 AWG для проложенной линии.

Типичные задачи

• Вход в офис. Считыватель снаружи, кнопка выхода внутри, замок и датчик положения на хабе.
• Дверь с двумя считывателями. Отдельно на вход и выход — например, в серверной с журналом обоих направлений.

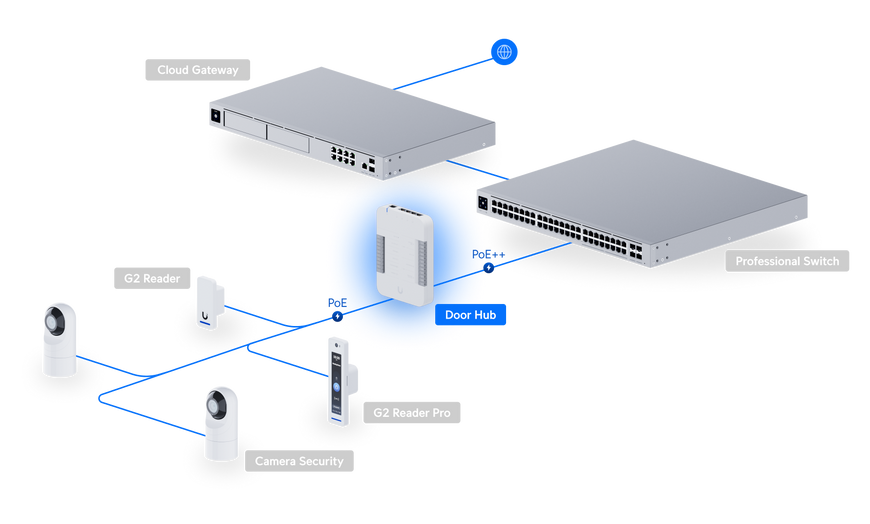

• Дверь с интеркомом. Посетитель звонит через G3 Intercom, а открытие проходит через замок на хабе.
• Дверь, отпираемая из диспетчерской. Удалённое отпирание работает через отдельный вход хаба.

Управление и индикация

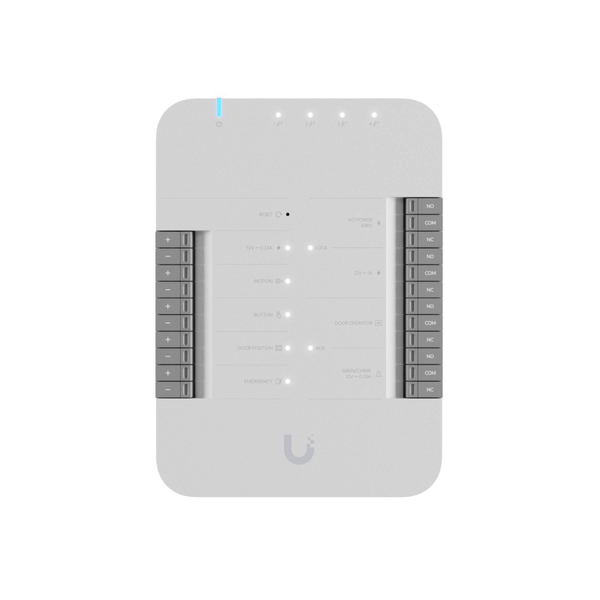

Хаб настраивается через приложение UniFi Access: там создают пользователей, группы, расписания доступа и смотрят журнал входов. На корпусе всего одна кнопка — сброс к заводским настройкам; состояние устройства показывают светодиоды, значения которых описаны в справочной статье Ubiquiti. Версию программного обеспечения можно посмотреть на unifi.ui.com. Отдельного физического пульта или клавиатуры для хаба не предусмотрено — всё происходит через сеть.

Вопросы и ответы

Управляет ли UA-Hub-Door несколькими дверями?

Нет, он рассчитан на одну дверь. Для ворот и калитки Ubiquiti предлагает UA-Hub-Gate, а для тесного щитка подойдёт Mini. Если дверей много, хабов ставят столько же, а управлять ими можно из единой системы UniFi Access.

Сколько пользователей вмещает хаб?

Максимальное количество — 6000 пользователей. Это вдвое больше, чем у Door Hub Mini (3000). Для офиса на сотню сотрудников запас огромный, а для большого кампуса на каждую дверь всё равно нужен свой хаб.

Какие устройства можно питать от PoE+ выходов?

Считыватели Access, интеркомы и подобные устройства до 30 Вт на порт. Все четыре выхода вместе могут отдать до 45 Вт, так что не планируйте четыре устройства по 30 Вт одновременно. Расчёт мощности лучше доверить инсталлятору.

Можно ли поставить хаб на улице?

Нет. Производитель указывает, что устройство для помещений, температура 0–40 °C, влажность 5–95% без конденсата. Монтируйте хаб внутри здания, в шкафу или щитке, а наружу выводите только считыватель.

Какое реле выбрать для электромагнитного замка?

Если замок работает от 12 В и потребляет до 1 А, подходит питаемый выход Lock. Если у него собственный источник питания или более высокие напряжения (до 30 В DC при 1 А), воспользуйтесь сухим контактом. Для выбора проконсультируйтесь с менеджерами Suricom.

Что входит в комплект?

На странице производителя указана DIN-рейка для крепления, а содержимое коробки подробно не расписано. Поэтому комплектацию вашей партии уточните у менеджера Suricom. Считыватели, замки, блоки питания и кабели покупаются отдельно.
