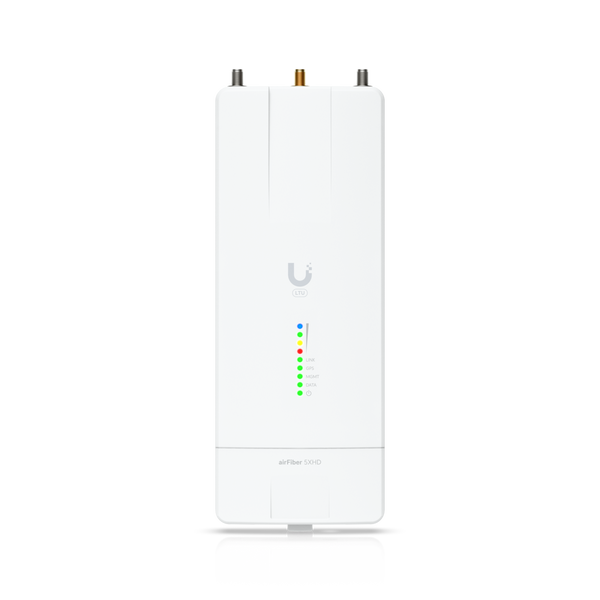

Если между двумя узлами не протянуть оптику, а канал нужен гигабитный, выручает радиомост. Ubiquiti airFiber 5XHD (AF-5XHD-EU) — радио диапазона 5 ГГц на технологии LTU для линий «точка — точка»: производитель заявляет пропускную способность 1+ Гбит/с и дальность более 100 км. Устройство рассчитано на провайдеров и крупные предприятия, которые строят магистрали по воздуху.

Ключевые возможности airFiber 5XHD

• Пропускная способность 1+ Гбит/с — Ubiquiti позиционирует радио как спектрально эффективное, устойчивое к шумам решение для WISP.
• Дальность 100+ км — зависит от условий окружающей среды и антенн; на реальной трассе результат определяет прямая видимость.
• Ширина канала 10/20/30/40/50/60/80/100 МГц и программируемые соотношения восходящего и нисходящего циклов — подстраивайте линию под доступный спектр.
• Мощность передатчика до 29 дБм (зависит от местных норм), рабочий диапазон 4800–6200 МГц в зависимости от региона.
• Синхронизация GPS уменьшает погрешность частоты с ± 2,5 ppm до ± 0,2 ppm; антенна GPS внешняя, на магнитном основании.
• Шифрование AES-256 и режим PtP Master/Slave для защищённой линии.
• 2 порта GbE RJ45, пассивный PoE 24 В в комплекте — отдельный блок питания на 24 В, 1 А входит в коробку.

Характеристики Ubiquiti AF-5XHD-EU

Где его применяют

Магистраль между двумя вышками провайдера, когда прокладывать оптику слишком долго или дорого. Линия 1+ Гбит/с с дальностью до 100 км закрывает как городскую, так и межпоселковую трассу.

Подключение удалённого офиса, склада или кампуса к центральному узлу: радио работает в режиме Master с одной стороны и Slave с другой.

Резервная радиолиния рядом с оптикой: второй канал, не зависящий от кабельной трассы.

Базовая станция для сегментов, где конечным абонентам нужен отдельный доступ: для них удобнее точки доступа, а радиомост выполняет роль магистрали.

Что нужно для пары

Радио — только часть линии. Для связи нужна пара устройств, а также антенны подходящего диапазона. Например, Ubiquiti предлагает тарелку airFiber Dish 5 ГГц 30 дБи Slant 45 с радиокронштейном airFiber в комплекте; другое радио серии airFiber X смотрите в карточке airFiber 5X. Точные схемы подключения антенн и подробный перечень комплектации радио уточняйте у менеджеров Suricom. Для агрегации нескольких радиомостов в узле подойдёт маршрутизатор EdgeRouter Infinity с портами 10G SFP+.

Вопросы и ответы

Какие скорость и дальность у airFiber 5XHD?

Ubiquiti заявляет пропускную способность 1+ Гбит/с и дальность 100+ км. Реальные цифры зависят от условий на трассе, ширины канала и применённых антенн — производитель прямо указывает, что значения могут меняться. Для оценки конкретной трассы лучше посоветоваться с менеджерами Suricom.

Нужен ли отдельный блок питания?

Нет, в комплекте идёт гигабитный PoE-адаптер 24 В, 1 А. Радио питается пассивным PoE по 4 парам или 2 парам кабеля, диапазон напряжения — 18–54 В DC, максимальное потребление 12 Вт. Питание вместе с данными идёт по одному кабелю Ethernet.

Зачем нужен GPS?

Синхронизация GPS повышает точность частоты: ± 0,2 ppm вместо ± 2,5 ppm без GPS. Это полезно, когда рядом работают несколько радио на одной вышке. Антенна GPS внешняя, на магнитном основании; входит ли она в комплект, уточняйте у менеджеров Suricom.

Выдерживает ли радио погоду на улице?

Защита IP67 действует после установки комплекта IP67 upgrade kit, который входит в набор. Рабочая температура — от -40 до 55 °C. Корпус небольшой: 224 × 82 × 48 мм и 0,4 кг, поэтому его легко поднимать на мачту.

Поддерживается ли шифрование?

Да, производитель заявляет шифрование AES-256. Режим работы — PtP Master/Slave, то есть одна сторона линии настраивается как Master, вторая как Slave. Прочие сетевые настройки и параметры программного обеспечения смотрите в документации Ubiquiti.

Достаточно ли одного радио для линии?

Нет, линия «точка — точка» состоит из двух радио: одно работает как Master, другое как Slave. Кроме того, нужны антенны подходящего диапазона. Сколько устройств и каких именно антенн требуется для вашей трассы, подскажут менеджеры Suricom, если прислать им расстояние и профиль местности.
