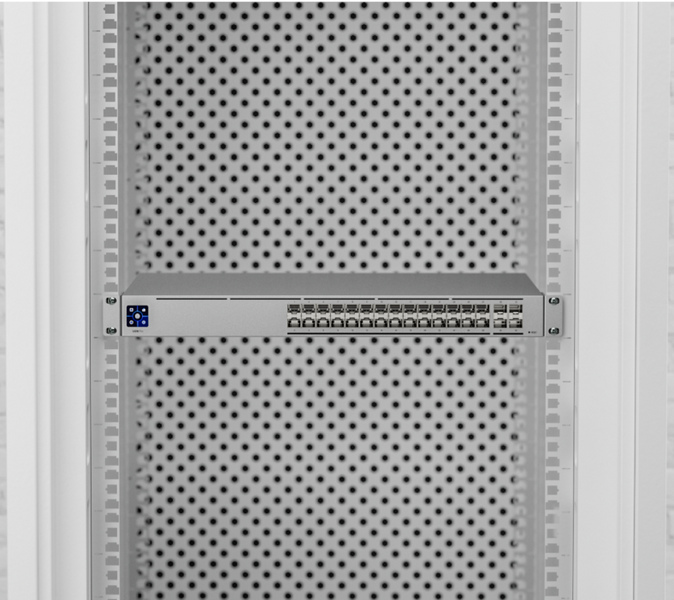

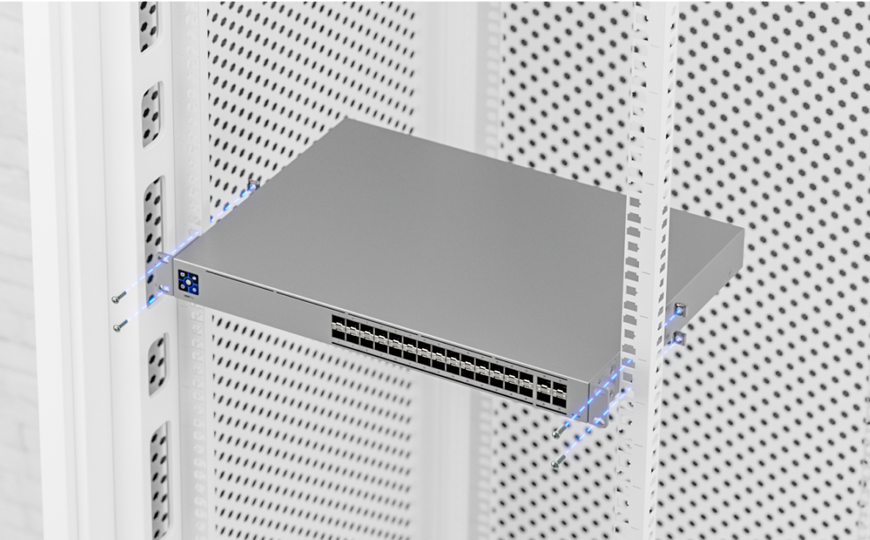

Ubiquiti USW-Pro-Aggregation (USW-PRO-AGGREGATION-EU) — это не коммутатор доступа, а «сборщик» магистралей: 28 портов SFP+ на 10 Гбит/с и 4 порта SFP28 на 25 Гбит/с в одном юните стойки. Его ставят там, где к ядру сходятся оптические линии от этажных коммутаторов, серверов и хранилищ. Коммутационная способность — 760 Гбит/с, уровень 3.

Зачем нужен агрегационный коммутатор

Когда в здании несколько этажных коммутаторов, у каждого из которых есть 10G-аплинк, нужна точка, где эти линии встречаются. Медных портов здесь нет вообще: все 32 порта — под модули SFP+ и SFP28 или DAC-кабели. Отсюда и высокая плотность: за один юнит вы получаете 28 × 10G и ещё 4 × 25G для более быстрых соединений — с серверами или с другим ядром. Для оконечных устройств и PoE это не подходит — для этого есть коммутаторы доступа.

Ключевые особенности

• 28 портов SFP+ (10G/1G) — удобно сводить этажные коммутаторы и 10G-серверы.
• 4 порта SFP28 (25G/10G/1G) — быстрые линки к серверам или между ядрами.
• Коммутационная способность 760 Гбит/с, неблокирующая — 380 Гбит/с, скорость пересылки — 565 Mpps.
• Буфер пакетов 4 МБ — держит всплески трафика при агрегации нескольких потоков.
• Уровень 3: до 256 статических маршрутов IPv4, 1000 VLAN, ACL на 128 IPv4 и 128 MAC.
• Сенсорный экран LCM 1,3″ и резервный вход DC для USP RPS.

Характеристики Ubiquiti USW-PRO-AGGREGATION-EU

Типовые схемы использования

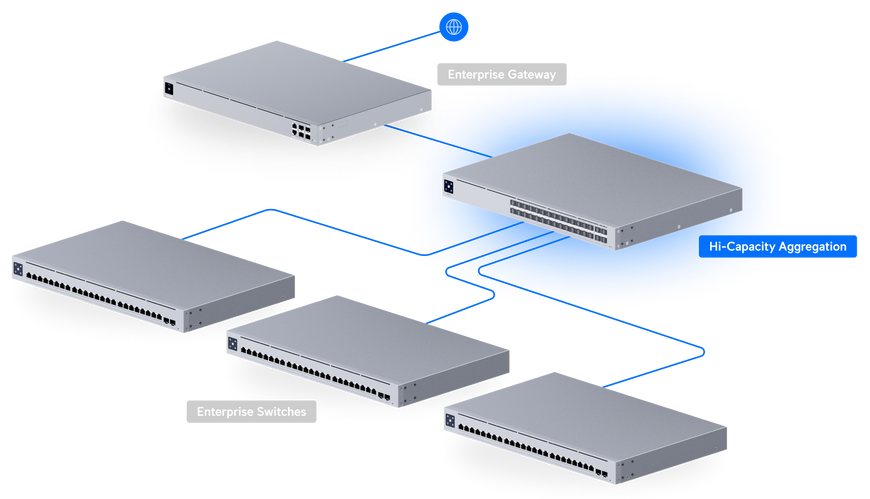

Ядро для здания с несколькими серверными узлами: к порту SFP28 подключается сервер виртуализации, к SFP+ — этажные коммутаторы вроде Pro Max 48 PoE или Pro XG 24 PoE. Агрегация оптических линий в дата-центре небольшой компании. Отдельный слой между хранилищем и вычислительными узлами. Для связи с интернетом добавляется шлюз, например UniFi Express; о расширении оптической части читайте в разделе модули для коммутаторов.

Управление и отказоустойчивость

Агрегационный свитч управляется из консоли UniFi, поэтому топологию ядра, VLAN и правила доступа видно рядом с состоянием шлюза и точек доступа. Резервный вход питания позволяет пережить отказ основного блока, а удобная передняя панель с экраном сокращает время диагностики при выезде в серверную.

Что учесть перед покупкой

Коммутатор поставляется без модулей: SFP+ и SFP28 нужно подобрать отдельно, а для коротких соединений в пределах стойки можно взять DAC-кабель. Проверьте совместимость модулей в официальном перечне Ubiquiti и уточните у менеджеров Suricom. Также подумайте об охлаждении: 100 Вт в закрытом шкафу требуют вентиляции. Для сетей, где на концах нужны медные порты, обратитесь к разделу коммутаторов и пассивного оборудования.

Вопросы и ответы

Есть ли у этого коммутатора медные порты?

Нет. Согласно спецификации Ubiquiti, в нём только 28 портов SFP+ и 4 порта SFP28 — то есть коммутатор предназначен для оптических и DAC-соединений. Для подключения обычных кабелей RJ45 нужны соответствующие модули или отдельный коммутатор доступа.

Поддерживает ли он PoE?

Нет, в технических данных PoE не указан, а само устройство — агрегационное. Для питания камер и точек доступа используйте коммутаторы доступа с PoE, например Pro Max 48 PoE.

Входят ли оптические модули в комплект?

Список комплектации на странице Ubiquiti не детализирован, а сами модули обычно покупаются отдельно. Комплектацию конкретной партии уточняйте у менеджеров Suricom перед заказом, а модули подбирайте по расстоянию и типу волокна.

В чём разница между SFP+ и SFP28?

SFP+ работает на 10G/1G, SFP28 — на 25G/10G/1G. В коммутаторе 28 портов первого типа и 4 второго, так что быстрые 25-гигабитные порты удобно отдать серверам или другим ядрам, а 10G — этажным коммутаторам.

Какая нужна версия UniFi Network?

Для этого коммутатора нужна версия UniFi Network 6.1.25 или новее. Настройка VLAN, ACL и статических маршрутов выполняется в том же приложении, что и остальная сеть UniFi, а состояние портов видно на экране 1,3 дюйма.

Можно ли резервировать питание?

Да, есть вход DC для USP RPS — внешнего резервного блока Ubiquiti. Основное питание обеспечивает внутренний блок AC/DC на 100 Вт с универсальным входом 100–240 В. Это удобно для ядра сети, где отключение недопустимо.
