Зачем резервное питание в стойке

Когда от одного блока питания зависит целый этаж — камеры, точки доступа, телефоны — его выход из строя останавливает работу всех. Ubiquiti UniFi Redundant Power System (USP-RPS-EU) решает эту проблему: это отдельный блок для стойки 1U с шестью портами RPS DC, который подключается к совместимым устройствам UniFi как резерв к их собственному питанию. Внутренний AC/DC-преобразователь выдаёт 54 В мощностью 645 Вт и 12 В мощностью 350 Вт.

Что умеет

• 6 портов RPS DC — к одному блоку можно подключить несколько устройств.
• Два уровня напряжения: 54 В / 645 Вт и 12 В / 350 Вт — внутренний AC/DC-преобразователь.
• Максимальный выход порта: 52 В и 11,54 А (600 Вт), 11,5 В и 30,44 А (350 Вт).
• Сенсорный экран 1,3", индикаторы состояния системы, состояния RPS и активности, кнопка сброса к заводским настройкам.
• Порт GbE RJ45 для сетевого управления — блок виден в экосистеме UniFi.
• Защита от статики ±16 кВ (воздух) и ±12 кВ (контакт), соответствие NDAA.

Характеристики Ubiquiti USP-RPS-EU

Как с этим работать

RPS — не замена ИБП. В нём нет батареи (в спецификации Ubiquiti она не указана), и он не поддерживает работу сети при полной потере сетевого напряжения. Его задача — резервировать блок питания отдельного устройства: если внутренний блок коммутатора отказал, питание берёт на себя RPS. Для защиты от пропадания напряжения в сети рядом нужен ИБП, например UPS Tower или UPS 2U. Для соединения устройств с RPS используют кабель UniFi Smart Power; какой именно кабель и какие коммутаторы поддерживают RPS, уточняйте у менеджеров Suricom перед заказом.

Чем RPS полезен на практике

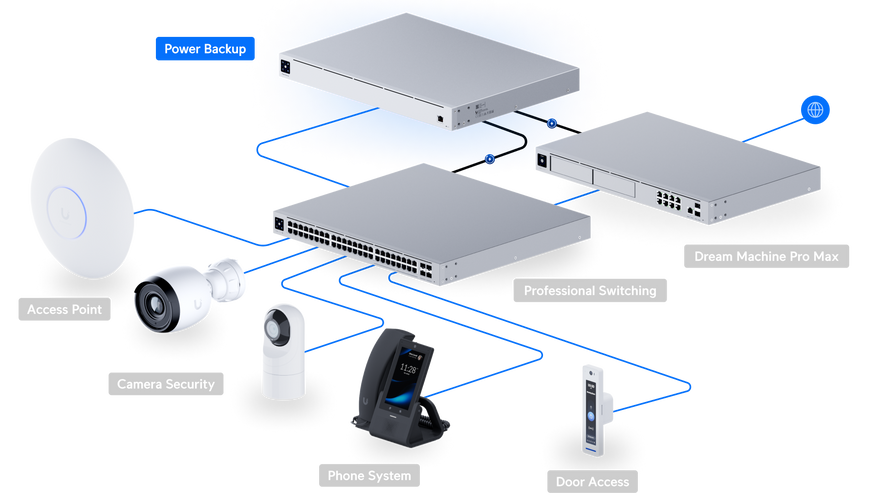

Отказ штатного блока питания коммутатора — редкое, но самое неприятное событие: он отключает все подключённые к нему точки доступа, камеры и телефоны, и исправить его можно только физической заменой. С резервным блоком в стойке питание переходит на RPS, а администратор получает сигнал в контроллере и заменяет деталь в плановые сроки, а не посреди рабочего дня. Именно поэтому такой блок ставят там, где важна непрерывность: в серверных, на узлах видеонаблюдения и в сетях с круглосуточной работой.

Для каких объектов целесообразен

Серверная или узловой шкаф, где простой коммутатора означает простой многих рабочих мест. Видеонаблюдение с камерами, питающимися по PoE от мощных коммутаторов, например Pro 48 PoE, — здесь отказ блока питания стоит записей. Отели и клиники, где IP-телефоны и точки доступа не должны отключаться. Ядро сети, которое собирают на Hi-Capacity Aggregation.

Что учесть при планировании

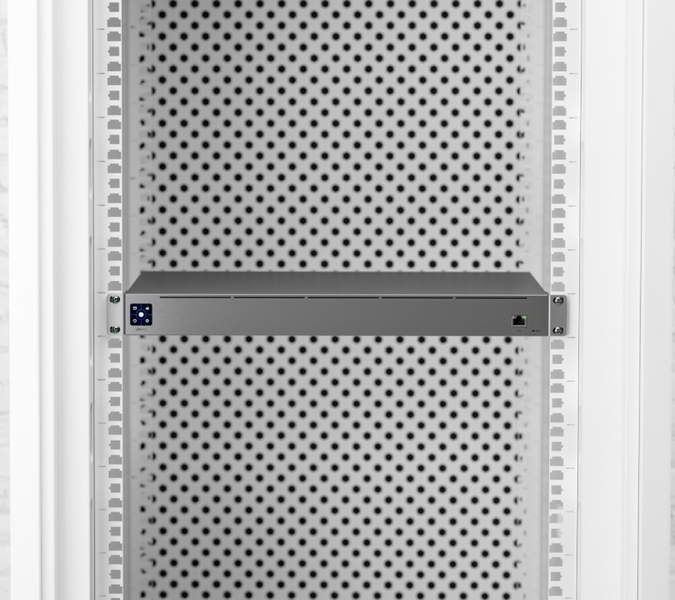

Посчитайте суммарное потребление устройств, которые собираетесь подключить, и сравните с мощностью выходов: 645 Вт на линии 54 В и 350 Вт на линии 12 В. Оставьте запас, ведь максимальное потребление самого блока — 995 Вт, и линия электропитания на входе должна это выдерживать. Корпус имеет высоту 1U, поэтому в стойке под него нужен один свободный юнит и вентилируемое пространство с обеих сторон. После монтажа блок добавляется в сеть через порт управления, а состояние видно как на экране, так и в контроллере.

Вопросы и ответы

Есть ли в RPS аккумулятор?

В спецификации Ubiquiti батарея не указана: это блок питания с выходами 54 В и 12 В, а не ИБП. Он резервирует внутренний блок питания совместимого устройства, но не поддерживает сеть при полном исчезновении напряжения. Для этого нужен отдельный ИБП.

Сколько устройств подключается?

У блока шесть портов RPS DC. Реальное количество зависит от потребления устройств: суммарная мощность выходов — 645 Вт на 54 В и 350 Вт на 12 В, а максимальное потребление самого блока — 995 Вт.

С какими коммутаторами работает USP-RPS-EU?

У блока шесть портов RPS DC для подключения устройств. Перечень совместимых моделей на странице спецификации не приведён, поэтому перед покупкой уточните совместимость вашего коммутатора у менеджеров Suricom.

Как управляется блок?

У него есть порт GbE RJ45 для управления, экран 1,3", индикаторы состояния и кнопка сброса. Блок можно добавить в сеть UniFi и наблюдать за состоянием.

Сколько он занимает места и весит?

Высота 1U, размеры 442,4 × 325,6 × 43,7 мм, вес 5,5 кг без кронштейнов и 5,6 кг с ними. Корпус глубже коммутаторов Standard 24 и 16 PoE (у них 200 мм), так что проверьте глубину стойки.

Есть ли вентилятор и какая температура работы?

Об охлаждении в спецификации ничего не сказано, поэтому уточните у менеджеров Suricom. Рабочая температура — от −5 до 45 °C при влажности 10–90 % без конденсации, так что стойка должна вентилироваться.
