Коротко о модели

Ubiquiti UniFi Switch Aggregation (USW-AGGREGATION-EU) — коммутатор для стойки высотой 1U с восемью портами SFP+, каждый из которых работает на 10 или 1 Гбит/с. Это не устройство для подключения рабочих станций, а «хребет» сети: к нему приходят оптические линки от коммутаторов доступа, серверов и хранилищ. Общая пропускная способность коммутации — 160 Гбит/с, скорость пересылки — 119 Mpps.

Что вы получаете

• 8 портов SFP+ 10G/1G — оптика или DAC-кабели, в зависимости от расстояния между шкафами.
• 160 Гбит/с коммутации и 80 Гбит/с неблокирующей пропускной способности — все порты могут работать одновременно на полной скорости.
• Буфер пакетов 1,5 МБ и таблица 16000 MAC-адресов — запас для большого числа клиентов за коммутаторами доступа.
• До 1000 VLAN и списки доступа 128 IPv4 и 128 MAC — сегментация сети без отдельного маршрутизатора для каждого отдела.
• LACP, STP/RSTP, защита от петель — можно собирать агрегированные линки и резервировать пути.
• Сенсорный экран LCM 1,3" на передней панели и потребление до 36 Вт вместе с модулями SFP.

Место в сети: где нужен агрегационный коммутатор

Типичная схема такая: в каждом шкафу стоит коммутатор доступа с 1G-портами, а его uplink идёт оптикой 10G в центральный шкаф. Если шкаф один, Aggregation не нужен, но когда их три-четыре, на одном 10G-коммутаторе удобно собрать все uplink-и. Дополнительно сюда подключают сервер виртуализации или NAS с интерфейсом 10G. Управляется коммутатор из UniFi Network (нужна версия 5.14.12 или новее), так что VLAN и правила политик настраиваются из единого контроллера вместе с остальной сетью.

Характеристики Ubiquiti USW-AGGREGATION-EU

Функции второго уровня

Коммутатор поддерживает 802.1X, DHCP snooping, изоляцию портов, устройств и сетей, блокировку по MAC-адресу и ограничения по MAC. Для мультикаста есть IGMP snooping с querier, fast leave и router port, а также ограничение широковещательного и мультикастового трафика. Дополнительно — storm control, ограничение скорости на выходе, jumbo-кадры, зеркалирование портов, LLDP-MED и voice VLAN.

Типичные сценарии

Офис на нескольких этажах: по коммутатору доступа на этаж и 10G-оптика в серверную. Небольшое предприятие со складом: отдельный линк до здания склада и один до сервера с видеоархивом. Ещё вариант — лаборатория или студия, где рабочие станции работают с сетевым хранилищем по 10G, а остальные клиенты сидят на обычных гигабитных портах других коммутаторов.

Что делать, если нужно больше

Для более крупных сетей с высокой нагрузкой смотрите UniFi Switch Hi-Capacity Aggregation. На уровень доступа подойдут Pro 24 PoE или Pro 48 PoE, а для более простых объектов — Standard 24. Роль шлюза возьмёт Dream Machine Pro.

Вопросы и ответы

Есть ли в коммутаторе порты RJ45 или PoE?

Нет, по данным Ubiquiti, в модели восемь портов SFP+ и больше никаких сетевых портов. PoE нет, так что питать камеры или точки доступа нужно через другие коммутаторы. Для подключения медного кабеля нужны модули SFP+ с RJ45 или DAC.

Какие модули SFP+ подойдут?

Порты рассчитаны на SFP+ со скоростью 10 Гбит/с и на 1 Гбит/с. Конкретные модели трансиверов, проверенные с коммутатором, лучше уточнить у менеджеров Suricom, потому что модуль должен соответствовать длине волны и типу волокна на другом конце линка.

Можно ли поставить его не в стойку?

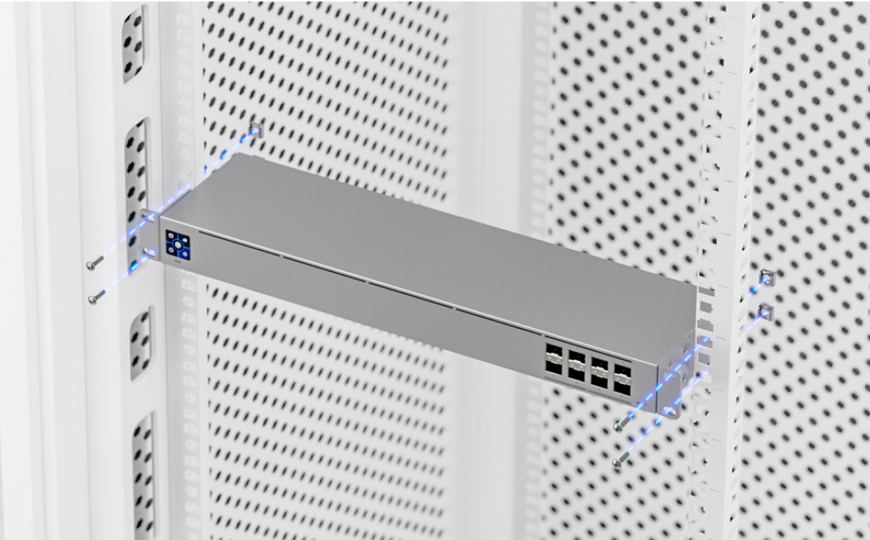

Корпус 442 × 120 × 43,7 мм предназначен для монтажа в стойку 1U, с поддержкой глубины от 400 до 1200 мм. На стол его тоже можно поставить, но кронштейны в стоечном варианте дают наиболее практичную установку. Вес — 2,6 кг без кронштейнов.

Хватит ли 80 Гбит/с для восьми портов?

Да. Восемь портов по 10 Гбит/с в дуплексе дают 160 Гбит/с — это соответствует заявленной коммутации, а неблокирующая пропускная способность 80 Гбит/с покрывает поток в одном направлении на всех портах одновременно.

Какой контроллер нужен?

UniFi Network версии 5.14.12 или новее. Контроллер можно запустить на шлюзе UniFi, например на Dream Machine, или отдельно. Настройка VLAN, LACP и правил происходит в нём, а не на корпусе коммутатора.

Шумит ли коммутатор?

Уровень шума Ubiquiti в спецификации не указывает. У коммутатора внутренний блок питания на 36 Вт, и он потребляет до 36 Вт, так что тепловыделение умеренное, но для помещений с людьми лучше заранее оценить расположение шкафа.

Заказать в Suricom

USW-AGGREGATION-EU в Suricom — оригинальное оборудование с официальной гарантией производителя и доставкой по Украине. Смотрите также раздел коммутаторы, страницу бренда Ubiquiti и модули для коммутаторов. Если сложно подобрать конфигурацию, обращайтесь через контакты. Работает оплата частями; о возврате читайте на странице обмен и возврат.
